건축 현장에서 튼튼하고 안전한 구조물을 만들기 위한 기초는 바로 '지반'입니다. 이 지반을 더욱 견고하게 다지고 압력을 가해 안정성을 확보하는 핵심 기술, 바로 진동다짐 압입 공법입니다. 건축기사라면 반드시 알아야 할 이 공법들의 실무적 가치와 세부 내용을 지금부터 자세히 살펴보겠습니다.

목차

1. 건축기사와 진동다짐 압입 공법의 중요성
2. 진동다짐 압입 공법이란 무엇인가?
3. 주요 진동다짐 압입 공법 심층 분석
   • 바이브로 플로테이션 공법
   • 콤포져 공법
   • 콤팩션 공법
4. 자주 하는 오해와 진실
5. 요약 체크리스트: 핵심 포인트
6. FAQ
7. 결론
8. 함께 성장할 기회

---

1. 건축기사와 진동다짐 압입 공법의 중요성

건축기사 자격증은 단순히 이론적인 지식만을 묻는 것이 아니라, 실제 건설 현장에서 발생할 수 있는 다양한 문제에 대한 해결 능력을 요구합니다. 그중에서도 지반은 모든 구조물의 하중을 지지하는 가장 기본적인 요소이므로, 지반의 안정성은 건축물의 안전과 직결됩니다. 약한 지반은 침하, 융기, 전도 등 심각한 문제를 야기할 수 있으며, 이는 곧 건축물의 붕괴로 이어질 수 있습니다.



여기서 진동다짐 압입 공법이 빛을 발합니다. 이 공법들은 느슨하거나 불균질한 지반을 인위적으로 다져 밀도를 높이고 지지력을 향상시켜, 건축물이 안전하게 서 있을 수 있는 단단한 기초를 제공합니다. 건축기사는 이러한 공법들을 정확히 이해하고 현장에 적절히 적용할 줄 알아야 합니다. 공법의 선택, 시공 계획 수립, 품질 관리 등 모든 과정에서 건축기사의 전문성이 요구되며, 이는 곧 시공의 경제성, 효율성, 그리고 무엇보다 안전성을 결정짓는 중요한 요소가 됩니다.



잘못된 공법 적용이나 부실한 시공은 막대한 재산 피해는 물론 인명 피해로 이어질 수 있기에, 건축기사에게 이 공법들의 중요성은 아무리 강조해도 지나치지 않습니다. 특히, 복잡한 도심지나 연약지반이 많은 지역에서는 이러한 지반 개량 공법의 실무적 가치가 더욱 커집니다. 미래의 건축물을 책임질 건축기사로서, 진동다짐 압입 공법에 대한 깊이 있는 이해는 선택이 아닌 필수 역량이라 할 수 있습니다.

2. 진동다짐 압입 공법이란 무엇인가?

진동다짐 압입 공법은 이름 그대로 진동과 압입(압력을 가하여 밀어 넣는 것)의 원리를 이용하여 지반을 개량하는 기술입니다. 주로 사질토나 자갈이 섞인 지반, 또는 매립 지반과 같이 느슨하고 다짐이 부족하여 지지력이 낮은 경우에 적용됩니다. 이 공법의 핵심은 지반 내 공극(흙 입자 사이의 빈 공간)을 줄여 흙 입자들의 결속을 강화하고, 결과적으로 지반의 밀도를 높여 지지력과 전단강도를 증진시키는 것입니다. 동시에 액상화(지진 등으로 인해 지반이 물처럼 변하는 현상) 가능성을 감소시키는 효과도 있습니다.



기본 원리는 다음과 같습니다. 특수 장비를 지반에 진동과 함께 삽입하면, 진동 에너지로 인해 흙 입자들이 재배열되고 공극수가 일시적으로 과잉 상태가 됩니다. 이때 압입된 장비가 이동하거나 인발되면서 주변 흙 입자들이 압축되고, 공극수가 빠져나가면서 흙 입자들이 더욱 치밀하게 다져지는 것입니다. 마치 젖은 모래밭에 발을 쿵 찍으면 주변 모래가 순간적으로 단단해지는 것과 비슷한 원리라고 할 수 있습니다. 이러한 공법은 지반 전체의 균질성을 높여 불균등 침하를 방지하고, 구조물의 안정적인 기초를 확보하는 데 기여합니다.



이 글은 건축기사분들이 현장에서 마주할 수 있는 지반 개량의 핵심인 진동다짐 압입 공법을 쉽고 명확하게 이해할 수 있도록 구성되었습니다. 각 공법의 정의부터 단계별 적용 방법, 그리고 실제 현장에서의 중요성까지 체계적으로 다루어 실질적인 도움이 되도록 하였습니다. 특히, 자주 하는 오해를 바로잡고 핵심 포인트를 체크리스트로 제공하여 복잡한 내용을 한눈에 파악할 수 있도록 신경 썼습니다.

3. 주요 진동다짐 압입 공법 심층 분석

진동다짐 압입 공법에는 여러 가지 종류가 있지만, 그중에서도 현장에서 가장 널리 사용되고 건축기사가 필수로 알아야 할 세 가지 공법을 자세히 살펴보겠습니다.

① 바이브로 플로테이션 공법 (Vibro-flotation Method)

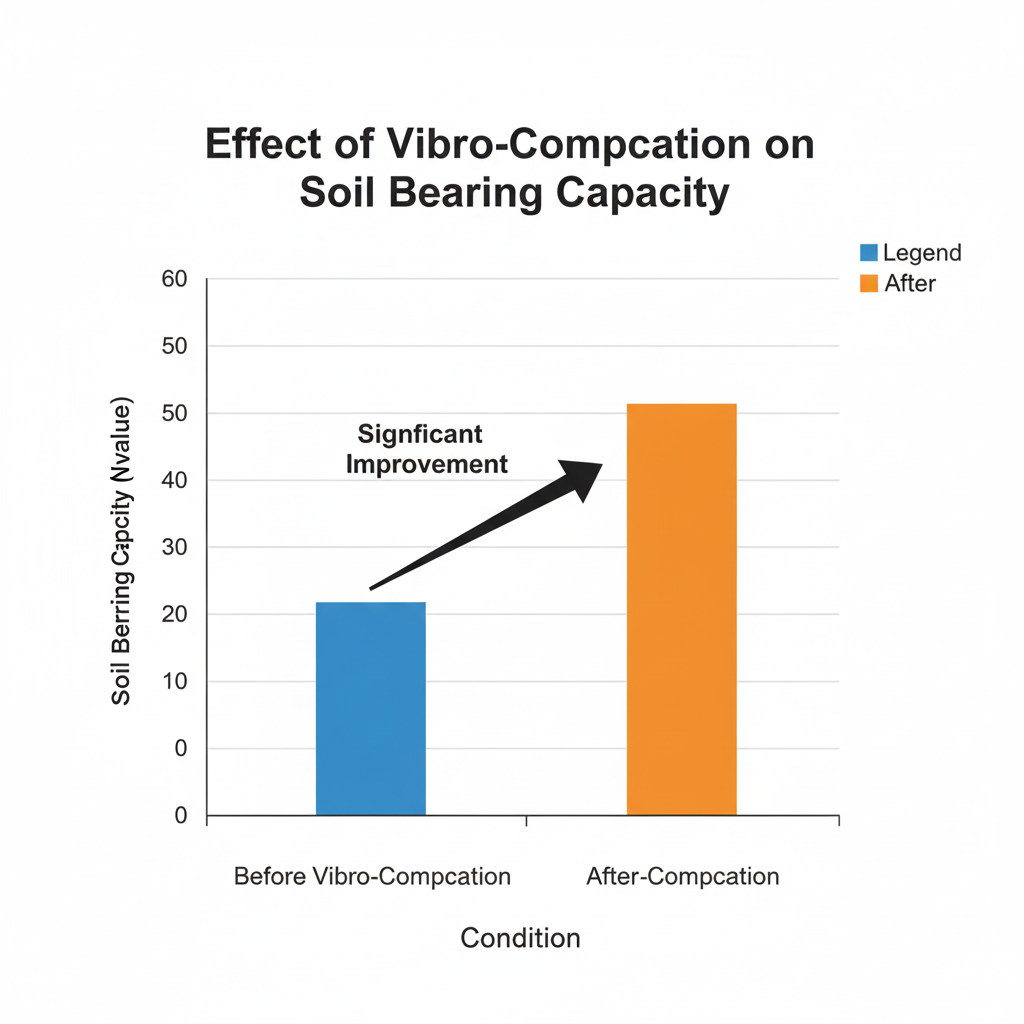

바이브로 플로테이션 공법은 진동기를 이용하여 모래 지반의 밀도를 높이는 대표적인 공법입니다. 주로 느슨한 사질토 지반의 밀도를 높여 지지력을 증대시키고 액상화를 방지하는 데 효과적입니다.

원리 및 과정:

1. 장비 삽입: 특수 제작된 진동기(Vibroflot)를 크레인에 매달아 자중과 진동력을 이용하여 지반에 삽입합니다. 이때 진동기 끝단에서는 고압의 물(Jetting Water) 또는 공기(Air Flushing)를 분사하여 흙 입자의 저항을 줄이고 삽입을 용이하게 합니다.
2. 진동 및 다짐: 진동기가 목표 깊이까지 도달하면, 강력한 횡방향 진동을 발생시켜 주변 지반의 흙 입자들을 유동화시키고 재배열을 촉진합니다. 이 과정에서 흙 입자들 사이의 공극이 줄어들고 지반의 밀도가 증가합니다.
3. 인발 및 추가 다짐: 진동기를 서서히 인발하면서 진동을 계속 가하여 상부 지반까지 연속적으로 다짐을 수행합니다. 필요에 따라서는 진동기 주변에 추가적인 모래나 자갈을 투입하여 진동과 함께 다져 넣음으로써, 지반 개량 효과를 극대화하기도 합니다.

특징 및 장단점:

• 장점: 넓은 면적의 사질토 지반 개량에 효율적이며, 지지력 증대 및 액상화 방지에 탁월합니다. 시공 속도가 비교적 빠르고, 비교적 균일한 개량 효과를 얻을 수 있습니다.
• 단점: 점성토 지반에는 효과가 제한적이며, 지하수위가 높은 지역에서는 물 사용량이 많아 폐수 처리에 대한 고려가 필요할 수 있습니다. 진동과 소음이 발생하여 주변 환경에 영향을 줄 수 있습니다.

② 콤포져 공법 (Compozer Method)

콤포져 공법은 점성토 지반이나 실트질 지반 등 연약 지반에 쇄석 기둥(Stone Column)을 형성하여 지지력을 증대시키고 압밀 침하를 억제하는 공법입니다. 바이브로 플로테이션과 유사하게 진동 및 압입을 사용하지만, 쇄석을 보강재로 사용한다는 점에서 차이가 있습니다.

원리 및 과정:

1. 케이싱 설치: 특수 진동 케이싱(Vibro-hammer equipped casing)을 지반에 압입합니다. 이 과정에서도 진동과 함께 물이나 공기를 사용하여 삽입을 용이하게 할 수 있습니다.
2. 지반 굴착 및 쇄석 투입: 목표 깊이까지 케이싱이 도달하면, 내부의 흙을 배출하거나 케이싱 자체를 이용하여 주변 흙을 밀어내며 구멍을 만듭니다. 이후 케이싱 내부로 양질의 쇄석(자갈)을 투입합니다.
3. 쇄석 기둥 형성: 투입된 쇄석을 진동과 압력을 가하여 다지면서 케이싱을 서서히 인발합니다. 이 과정을 반복하여 다져진 쇄석으로 이루어진 기둥(쇄석 기둥)을 지반 내에 연속적으로 형성합니다. 이 쇄석 기둥은 연약 지반의 지지력을 보강하고, 투수성이 높아 연약 점토층의 간극수 배수 효과를 촉진하여 압밀 침하를 가속화하고 침하량을 감소시키는 역할을 합니다.

특징 및 장단점:

• 장점: 연약한 점성토 지반에 특히 효과적이며, 지반의 지지력 증대와 압밀 침하 억제에 우수합니다. 쇄석 기둥 자체가 배수재 역할을 하여 압밀 기간을 단축할 수 있습니다.
• 단점: 시공 시간이 바이브로 플로테이션보다 길 수 있고, 쇄석 재료의 수급 및 운반 비용이 발생합니다. 진동과 소음 발생은 여전히 고려해야 할 요소입니다.

③ 콤팩션 공법 (Compaction Grouting Method)

콤팩션 공법은 특수 그라우트를 지반 내에 주입하여 지반을 압축하고 밀도를 높이는 방법입니다. 앞선 두 공법이 진동을 주로 이용하는 것과 달리, 이 공법은 고압의 그라우트 주입을 통해 지반을 압축한다는 점에서 차이가 있습니다. 주로 침하된 구조물의 지반 보강이나, 기존 구조물 인근의 지반 개량 시 진동이나 소음 영향을 최소화해야 할 때 유용하게 사용됩니다.

원리 및 과정:

1. 주입관 설치: 지반 개량이 필요한 위치에 직경이 작은 주입관(강관)을 천공하여 삽입합니다.
2. 그라우트 주입: 시멘트, 모래, 물 등을 혼합하여 만든 특수 그라우트(고농도, 저유동성)를 주입관을 통해 고압으로 지반 내에 주입합니다. 이때 그라우트는 흙 입자 사이로 침투하기보다는 주변 지반을 압축하고 밀어내면서 덩어리 형태로 팽창하게 됩니다.
3. 지반 다짐: 팽창하는 그라우트 덩어리가 주변 지반을 압축하여 흙 입자들의 공극을 줄이고 밀도를 높입니다. 이 과정에서 지반의 지지력이 증가하고, 경우에 따라서는 침하된 구조물을 리프팅(들어 올리는)하는 효과도 얻을 수 있습니다. 주입 위치와 주입량을 정밀하게 조절하여 원하는 개량 효과를 얻는 것이 중요합니다.

특징 및 장단점:

• 장점: 진동과 소음이 적어 기존 구조물 인접 지역이나 도심지 시공에 유리합니다. 침하된 구조물의 리프팅 및 보강에 효과적이며, 불균등 침하 방지에 기여합니다. 다양한 종류의 지반에 적용 가능합니다.
• 단점: 주입량 및 압력 조절이 정밀해야 하며, 시공 경험과 노하우가 중요합니다. 그라우트 재료 비용이 발생하며, 주입 지점 주변의 지반 상태를 정확히 파악하는 것이 필요합니다.

4. 자주 하는 오해와 진실

진동다짐 압입 공법에 대해 흔히 오해하는 몇 가지 사실들을 바로잡아 보겠습니다.

• 오해 1: 모든 연약 지반에 진동다짐 공법이 효과적이다.
  • 진실: 그렇지 않습니다. 바이브로 플로테이션은 주로 사질토 지반에 적합하며, 점성토 지반에는 효과가 매우 제한적입니다. 점성토 지반은 흙 입자 사이의 간극수가 쉽게 빠져나가지 않아 진동에 의한 다짐 효과가 크지 않습니다. 점성토에는 콤포져 공법과 같이 쇄석 기둥을 형성하여 배수와 지지력을 동시에 확보하는 방식이 더 효과적입니다. 각 공법의 특성을 정확히 이해하고 지반 조건에 맞춰 적용해야 합니다.
• 오해 2: 진동다짐 공법은 무조건 강하게 진동하면 더 좋다.
  • 진실: 진동의 강도나 주파수 등은 지반의 특성과 개량 목표에 따라 최적화되어야 합니다. 무작정 강한 진동을 가할 경우, 오히려 지반을 교란시키거나 주변 구조물에 불필요한 피해를 줄 수 있습니다. 특히 액상화 가능성이 있는 느슨한 사질토 지반에서는 과도한 진동이 일시적인 액상화를 유발할 수도 있습니다. 적절한 진동 에너지와 시간 조절이 중요하며, 이는 철저한 현장 시험과 경험에 기반해야 합니다.
• 오해 3: 콤팩션 공법은 그라우트가 흙 입자 사이로 침투하여 지반을 강화한다.
  • 진실: 콤팩션 그라우팅은 일반적인 침투 그라우팅과는 다릅니다. 침투 그라우팅은 저점도 그라우트가 흙 입자 사이의 공극으로 침투하여 흙과 함께 굳어 지반을 강화하지만, 콤팩션 그라우팅은 고점도, 저유동성 그라우트를 주입하여 흙 입자 사이로 침투하기보다는 그라우트 볼(ball) 형태로 팽창하면서 주변 흙을 압축하고 밀도를 높이는 방식입니다. 따라서 흙 입자의 배열을 변화시켜 지반의 밀도를 높이는 것이 핵심입니다.

5. 요약 체크리스트: 핵심 포인트

건축기사로서 진동다짐 압입 공법을 이해하고 활용하는 데 있어 다음 핵심 포인트를 꼭 기억하세요.

• 지반 종류별 적합성: 사질토는 바이브로 플로테이션, 점성토는 콤포져, 진동 제한 및 침하 구조물은 콤팩션 등 지반 특성에 맞는 공법을 선택해야 합니다.
• 실무적 가치: 지반 지지력 증대, 액상화 방지, 압밀 침하 억제 등 건축물의 안전과 직결되는 중요한 공법입니다.
• 공법별 원리: 각 공법의 핵심 원리(진동다짐, 쇄석 기둥 형성, 그라우트 압축)를 명확히 이해해야 합니다.
• 시공 중 관리: 시공 중 진동, 소음, 그라우트 주입량 및 압력 등 현장 조건을 철저히 관리해야 합니다.
• 환경 영향 고려: 지하수 오염, 소음, 진동 등 주변 환경에 미치는 영향을 최소화할 방안을 모색해야 합니다.
• 품질 확보: 시공 후 지반 조사(표준관입시험, 콘 관입 시험 등)를 통해 개량 효과를 반드시 확인해야 합니다.
• 경제성 및 효율성: 공법 선정 시 기술적 적합성뿐만 아니라 시공의 경제성과 효율성도 함께 고려해야 합니다.
• 안전 제일주의: 모든 시공 과정에서 작업자의 안전과 주변 구조물의 안전을 최우선으로 해야 합니다.



6. FAQ (자주 묻는 질문)

Q1: 진동다짐 압입 공법은 모든 종류의 지반에 적용 가능한가요?
A1: 아닙니다. 주로 사질토 지반이나 매립 지반에 효과적이며, 점성토 지반에는 제한적입니다. 점성토 지반에는 콤포져 공법과 같이 쇄석 기둥을 형성하는 방식이 더 적합할 수 있습니다.



Q2: 콤포져 공법에서 쇄석 기둥 대신 다른 재료를 사용할 수도 있나요?
A2: 이론적으로는 가능하지만, 쇄석이 배수성이 좋고 강도가 높아 지지력 보강 및 압밀 촉진에 가장 효과적입니다. 특수한 경우에 따라서는 다른 재료를 혼합하거나 대체하는 연구도 진행될 수 있습니다.



Q3: 콤팩션 공법은 침하된 건물을 들어 올릴 수 있다고 하던데, 사실인가요?
A3: 네, 콤팩션 그라우팅은 그라우트 주입 압력을 정밀하게 조절하여 침하된 구조물의 지반을 압축하고 부피 팽창을 유도함으로써, 미미하게나마 구조물을 리프팅(들어 올리는)하여 수평을 맞추는 데 활용될 수 있습니다.



Q4: 진동다짐 공법 시 주변 구조물에 미치는 영향은 어떻게 최소화할 수 있나요?
A4: 시공 전 정밀한 지반 조사를 통해 주변 지반과 구조물의 상태를 파악하고, 시공 중 진동 및 소음 모니터링을 철저히 수행해야 합니다. 필요에 따라서는 진동 저감 장비를 사용하거나, 콤팩션 그라우팅과 같이 진동이 적은 다른 공법을 대안으로 고려할 수 있습니다.



Q5: 이러한 공법들의 시공 효과는 어떻게 검증하나요?
A5: 시공 후에는 표준관입시험(SPT), 콘 관입 시험(CPT), 평판재하시험 등 다양한 현장 시험을 통해 지반의 강도, 밀도, 지지력 변화를 측정하여 개량 효과를 정량적으로 검증합니다.

7. 결론

진동다짐 압입 공법은 건축물의 기초를 튼튼하게 다지는 데 필수적인 지반 개량 기술입니다. 바이브로 플로테이션, 콤포져, 콤팩션 공법은 각기 다른 지반 조건과 개량 목표에 맞춰 사용되며, 건축기사로서 이들의 원리, 적용 방법, 그리고 장단점을 명확히 이해하는 것은 현장 실무에서 발생할 수 있는 다양한 문제에 효과적으로 대응하고 안전한 건축물을 시공하는 데 매우 중요합니다.



지반의 특성을 정확히 파악하고 적절한 공법을 선택하며, 철저한 시공 관리와 효과 검증을 통해 최상의 결과물을 얻는 것이 건축기사의 역할입니다. 이 글을 통해 얻은 지식이 여러분의 건축기사로서의 역량을 한층 더 높이는 데 도움이 되기를 바랍니다.
