안녕하세요, 예비 건축기사님들과 현직 전문가 여러분! 오늘은 현대 건설 현장에서 빼놓을 수 없는 중요한 기술이자, 건축기사 시험에도 자주 등장하는 핵심 개념인 RCD(리버스 서큘레이션 공법)에 대해 심도 있게 다뤄보고자 합니다. 이 공법은 깊은 굴착 작업 시 굴착 구멍의 붕괴를 방지하고 안정성을 확보하는 데 결정적인 역할을 하므로, 그 원리와 적용 방법을 정확히 이해하는 것이 매우 중요합니다.

목차

1. 건축기사와 RCD 공법의 중요성
2. RCD (리버스 서큘레이션 공법) 핵심 정의
3. RCD 공법의 단계별 이해
4. RCD 공법, 왜 건축기사에게 중요한가?
5. 자주 하는 오해와 진실
6. RCD 공법 핵심 체크리스트
7. 자주 묻는 질문 (FAQ)

---

건축기사와 RCD 공법의 중요성

건축기사 자격증은 단순한 시험 합격을 넘어, 실제 건설 현장에서 발생할 수 있는 수많은 문제에 대한 해결 능력을 요구하는 전문 직업의 시작점입니다. 우리가 건물을 짓고, 도로를 놓고, 교량을 건설하는 모든 과정에는 예측 불가능한 변수들이 존재하며, 특히 지반을 다루는 기초 공사는 그중에서도 가장 중요하고 위험도가 높은 영역 중 하나로 손꼽힙니다. 지반의 안정성은 건물의 수명과 직결되며, 안전사고 예방에 있어서도 최우선적으로 고려되어야 할 부분입니다.



여기서 RCD(리버스 서큘레이션 공법), 즉 리버스 서큘레이션 공법이 빛을 발합니다. 이 공법은 대구경 심층 굴착 시 굴착 구멍의 붕괴를 효과적으로 방지하여 안전하고 정밀한 시공을 가능하게 합니다.



건축기사로서 여러분은 현장에서 발생하는 다양한 지반 조건에 대한 이해를 바탕으로, 적절한 공법을 선택하고 관리할 수 있는 능력을 갖춰야 합니다. RCD 공법에 대한 깊이 있는 지식은 단순한 암기 사항이 아니라, 현장에서의 실질적인 문제 해결 능력과 직결되는 핵심 역량이라고 할 수 있습니다. 이 글을 통해 RCD 공법의 모든 것을 명확하게 이해하고, 여러분의 전문성을 한 단계 끌어올리는 계기가 되기를 바랍니다.



RCD (리버스 서큘레이션 공법) 핵심 정의

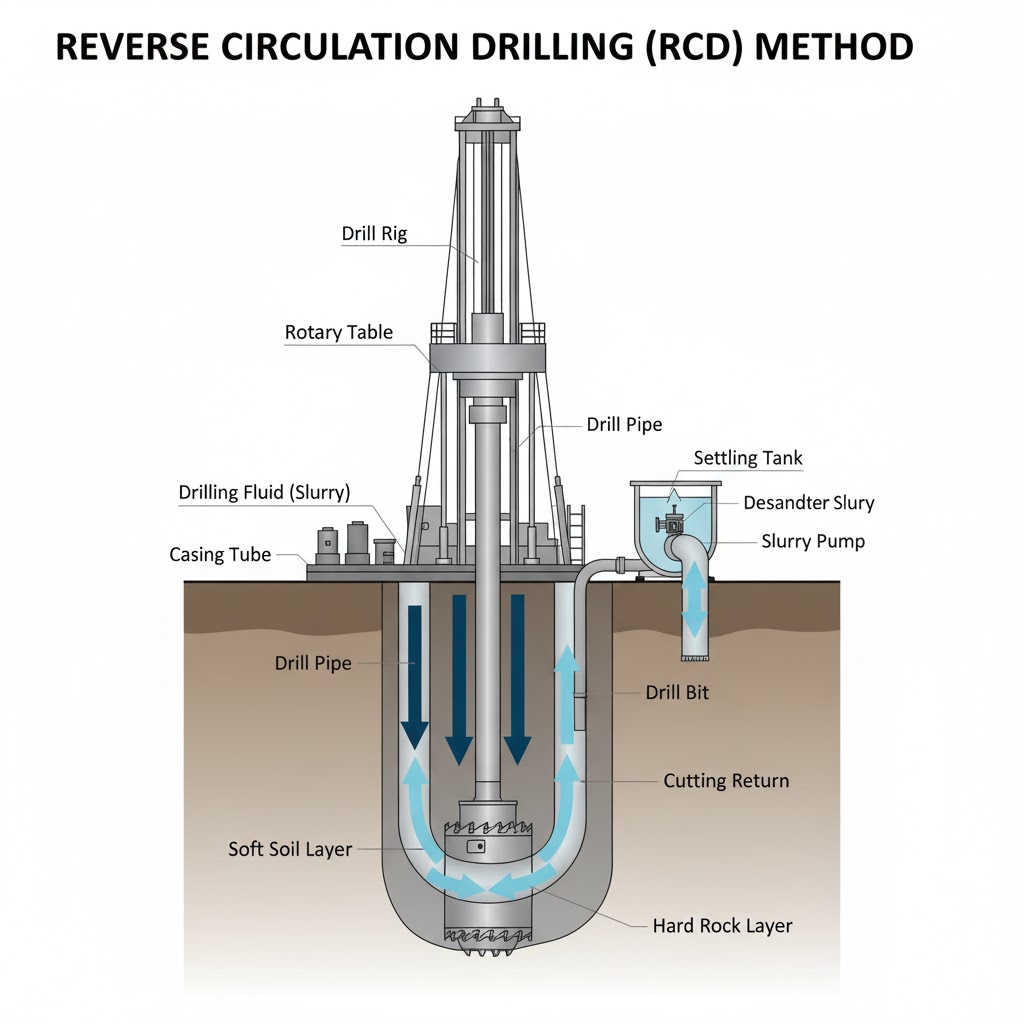

RCD(Reverse Circulation Drill) 공법은 말 그대로 '역순환 굴착 공법'이라고 번역할 수 있습니다. 이 공법의 핵심은 깊은 굴착 구멍이 붕괴되는 것을 막기 위해, 굴착 구멍 안에 물이나 특수한 점성을 가진 이수(Slurry)를 채워 넣는다는 점입니다. 이렇게 채워진 물이나 이수는 정수압(Hydrostatic pressure)을 형성하여 굴착 구멍 벽면에 압력을 가하고, 이 압력이 외부 지반의 토압보다 높아 굴착면이 무너져 내리는 것을 방지하는 역할을 합니다.



일반적인 굴착 공법에서는 굴착된 토사를 지상으로 끌어올리거나, 굴착액이 바닥으로 내려가면서 토사를 밀어 올리는 방식을 사용합니다. 하지만 RCD 공법에서는 특수하게 설계된 굴착 비트와 이수 순환 시스템을 이용해, 굴착된 토사와 함께 오염된 이수를 굴착 비트의 내부 통로를 통해 흡입하고 지상으로 역순환시켜 배출합니다.



즉, 외부에서 굴착 구멍으로 깨끗한 이수를 공급하고, 굴착 비트 내부를 통해 오염된 이수를 지상으로 뽑아 올리는 '역순환' 방식을 사용하는 것이죠. 이로 인해 굴착 구멍 내부의 수두압이 항상 일정하게 유지되며, 지반의 안정성을 확보하면서 정밀하고 깊은 굴착이 가능해집니다. 주로 대구경 파일 공사, 지하 연속벽 공사 등 대규모 기초 공사에 활용됩니다.

RCD 공법의 단계별 이해

RCD 공법은 여러 복합적인 단계로 이루어지며, 각 단계의 정확한 이해와 실행이 전체 공사의 성공에 결정적인 영향을 미칩니다. 초심자도 쉽게 이해할 수 있도록 각 단계를 자세히 설명해 드리겠습니다.

1. 천공 위치 선정 및 장비 설치:
   • 우선 설계 도면에 따라 파일 또는 지하 연속벽이 설치될 정확한 천공 위치를 선정합니다.
   • 그 후 RCD 장비(크롤러 드릴, 회전식 굴착기 등)를 안정적으로 설치하고 수평을 맞춥니다. 장비의 안정성은 정밀한 굴착에 필수적입니다.
   • 굴착에 필요한 이수(Slurry) 제조 설비와 이수를 저장할 슬러리 탱크, 그리고 굴착 폐기물 처리 설비도 함께 설치됩니다.
2. 초기 굴착 및 가이드 케이싱 설치:
   • 본격적인 깊은 굴착에 앞서, 초기 단계에서는 지표면에서 일정 깊이까지 굴착을 진행합니다.
   • 초기 굴착이 완료되면, 굴착 구멍의 상부 안정성을 확보하고 이수 유출을 방지하기 위해 가이드 케이싱(Guide Casing)을 설치합니다. 이 가이드 케이싱은 일반적으로 강철로 만들어지며, 굴착 비트의 진입을 유도하는 역할도 합니다.
3. 이수(Slurry) 또는 물 주입 및 수두압 형성:
   • 가이드 케이싱이 설치된 굴착 구멍 내부에 이수(Slurry, 주로 벤토나이트 이수) 또는 깨끗한 물을 채워 넣기 시작합니다.
   • 이 이수는 굴착 구멍 내부의 수두압을 형성하여, 주변 지반의 토압에 대항하고 굴착 구멍의 붕괴를 효과적으로 방지합니다. 이수의 농도와 점성은 지반 조건에 따라 신중하게 조절됩니다.
4. 리버스 서큘레이션 굴착:
   • 굴착 비트(드릴 비트)를 이수가 채워진 굴착 구멍 안으로 삽입하고 회전시키면서 지반을 굴착합니다.
   • RCD 공법의 핵심인 '역순환' 방식이 이때 작동합니다. 굴착 비트의 내부 통로를 통해 굴착된 토사와 오염된 이수가 강력한 펌프에 의해 지상으로 흡입되어 배출됩니다. 이 과정에서 굴착 구멍 내부의 수두압은 계속해서 유지됩니다.
   • 굴착 심도는 설계에 따라 정확하게 관리되며, 필요에 따라 케이싱(Permanent Casing)을 추가로 설치하여 굴착면의 안정성을 더욱 높일 수 있습니다.

5. 최종 굴착 및 심도 확인:
   • 설계된 최종 깊이까지 굴착이 완료되면, 굴착 구멍의 바닥 상태와 심도를 정확하게 확인합니다. 필요에 따라 바닥 청소(Sludge removal) 작업을 수행하여 콘크리트 타설 시 품질 저하를 방지합니다.
6. 철근망 삽입 및 콘크리트 타설:
   • 굴착 구멍이 안정적으로 확보되면, 미리 제작된 철근망(Reinforcing Cage)을 굴착 구멍 안으로 삽입합니다. 이때 철근망이 굴착 구멍의 벽면에 닿지 않도록 스페이서를 사용하여 간격을 유지하는 것이 중요합니다.
   • 철근망 삽입 후, 트레미관(Tremie Pipe)을 이용하여 콘크리트를 타설합니다. 트레미관은 콘크리트가 이수와 직접 섞이지 않고 바닥부터 채워지도록 하는 장치입니다. 콘크리트가 상승하면서 비중이 낮은 이수는 굴착 구멍 밖으로 밀려나와 별도로 처리됩니다.
7. 케이싱 인발 및 양생:
   • 콘크리트 타설이 어느 정도 진행되어 굳기 시작하면, 이전에 설치했던 가이드 케이싱이나 임시 케이싱을 서서히 인발합니다. 콘크리트가 완전히 굳기 전에 인발하여 케이싱과 콘크리트가 부착되는 것을 방지합니다.
   • 콘크리트가 충분히 양생될 때까지 기다리면, 단단하고 안정적인 기초 구조물이 완성됩니다.

RCD 공법, 왜 건축기사에게 중요한가?

건축기사에게 RCD 공법에 대한 깊이 있는 이해는 다음과 같은 실무적 가치를 제공합니다.

• 기초 공사의 안정성 및 신뢰성 확보: RCD 공법은 대구경 파일, 지하 연속벽 등 중요한 기초 구조물의 시공 시 굴착면의 붕괴를 방지하여 공사의 안정성을 극대화합니다. 건축기사는 이를 통해 구조물의 장기적인 안정성을 확보하고, 지반 침하 등의 위험을 효과적으로 관리할 수 있습니다.
• 다양한 지반 조건에 대한 대응 능력: 사질토, 점성토, 자갈층 등 다양한 지반 조건에서 안정적인 굴착이 가능하며, 지하수위가 높은 연약 지반에서도 효과적으로 적용될 수 있습니다. 건축기사는 현장의 지반 특성을 분석하여 RCD 공법의 적용 가능성과 최적의 시공 방안을 판단하는 능력을 갖춰야 합니다.
• 안전 관리 역량 강화: 굴착 공사는 항상 붕괴 위험을 동반하므로, RCD 공법을 통해 굴착면의 안정성을 확보하는 것은 곧 현장 작업자들의 안전을 지키는 중요한 요소입니다. 건축기사는 공법의 안전 수칙을 이해하고 준수하며, 위험 요소를 사전에 인지하고 대응할 수 있어야 합니다.
• 공사 품질 향상 및 경제성: 정밀한 굴착과 안정적인 콘크리트 타설을 통해 고품질의 기초 구조물 시공이 가능합니다. 또한, 다른 심층 굴착 공법에 비해 시공 속도가 빠르고, 필요 시 케이싱 인발로 자재를 재활용할 수 있어 경제성 측면에서도 유리한 경우가 많습니다. 건축기사는 공법 선택 시 품질과 경제성을 모두 고려해야 합니다.
• 문제 해결 및 의사결정 능력: 현장에서 예상치 못한 지반 변화나 장비 문제가 발생했을 때, RCD 공법의 원리와 각 단계별 특성을 정확히 이해하고 있다면 신속하고 합리적인 문제 해결 및 의사결정을 내릴 수 있습니다. 이는 건축기사의 핵심적인 역할 중 하나입니다.

자주 하는 오해와 진실

RCD 공법에 대해 흔히 가질 수 있는 오해들을 바로잡아 드리겠습니다.

1. "RCD는 그냥 물만 채워서 굴착하는 공법이다?"
   • 진실: 단순한 물뿐만 아니라, 주로 벤토나이트(Bentonite) 등의 점토 광물을 혼합하여 만든 '이수(Slurry)'를 사용합니다. 이 이수는 물보다 비중이 높고 점성이 있어 굴착 구멍 벽면에 케이크층(Cake layer)을 형성하여 굴착면의 안정성을 더욱 높이고 이수 유출을 방지하는 역할을 합니다. 순수한 물은 지반 조건에 따라 제한적으로 사용됩니다. 이수의 적절한 관리(점성, 비중, pH 등)는 공법의 성공에 매우 중요합니다.
2. "모든 지반에 RCD 공법이 최적의 선택이다?"
   • 진실: RCD 공법은 연약 지반, 지하수위가 높은 지반, 자갈층 등 다양한 지반 조건에서 효과적이지만, 모든 경우에 최적의 공법은 아닙니다. 매우 단단한 암반층이나 특정 오염 지반에서는 다른 공법이 더 효율적일 수 있습니다. 또한, 이수 관리가 어려울 정도로 지하수 흐름이 빠르거나, 매우 좁은 공간에서는 장비 설치 및 운영에 제약이 있을 수 있습니다. 현장 지반 조사 결과와 공사 규모, 경제성을 종합적으로 고려하여 최적의 공법을 선정해야 합니다.
3. "RCD 공법은 너무 복잡하고 어려운 기술이라 접근하기 어렵다?"
   • 진실: RCD 공법은 정교한 장비와 숙련된 기술이 요구되는 것은 사실이지만, 그 기본 원리(수두압을 이용한 굴착면 안정화 및 역순환 이수 배출)는 명확하고 논리적입니다. 각 단계를 체계적으로 이해하고, 필요한 지식을 습득한다면 건축기사로서 충분히 관리하고 감독할 수 있는 수준입니다. 너무 어렵다고 지레짐작하기보다는, 오늘 이 글에서 설명한 핵심 개념과 단계들을 차근차근 익혀나가는 것이 중요합니다.



RCD 공법 핵심 체크리스트

다음은 RCD 공법의 핵심 포인트를 요약한 체크리스트입니다. 건축기사로서 현장 적용 시 반드시 기억해야 할 사항들입니다.

• 수두압 원리 이해: 굴착 구멍 내부 이수의 수두압이 외부 토압보다 높게 유지되어야 붕괴를 방지할 수 있습니다.
• 이수(Slurry) 관리의 중요성: 이수의 비중, 점도, pH 등 물리적 특성을 지속적으로 측정하고 관리하여 최적의 상태를 유지해야 합니다.
• 정확한 천공 심도 유지: 설계된 깊이까지 정확하게 굴착되었는지 확인하고, 바닥면 청소를 철저히 합니다.
• 케이싱 설치 및 인발 주의: 가이드 케이싱 및 임시 케이싱의 정확한 설치와 콘크리트 타설 후 적절한 시기에 안전한 인발이 중요합니다.
• 트레미관을 이용한 콘크리트 타설: 콘크리트가 이수와 섞이지 않고 바닥부터 충전되도록 트레미관 사용 원칙을 준수합니다.
• 장비 및 지반 조건 고려: 현장 지반 특성과 공사 규모에 맞는 RCD 장비 선정 및 운용 계획이 필요합니다.
• 안전 관리 철저: 굴착 구멍 붕괴, 장비 전도 등 안전사고 예방을 위한 철저한 안전 수칙 준수 및 관리 감독이 필수적입니다.
• 굴착 폐기물 처리 계획: 굴착된 토사와 오염된 이수는 환경 규제에 따라 적절하게 처리될 수 있도록 사전 계획을 수립해야 합니다.

자주 묻는 질문 (FAQ)

Q1. RCD 공법은 어떤 지반에 주로 사용되나요?
A1. RCD 공법은 주로 지하수위가 높거나 연약한 사질토, 점성토, 자갈층 등 굴착 구멍의 붕괴 위험이 높은 지반에 효과적으로 사용됩니다. 대구경 심층 굴착이 필요한 경우에 특히 유리합니다.



Q2. 이수(Slurry)는 왜 사용하며, 물과 다른가요?
A2. 이수는 벤토나이트와 물을 혼합하여 만든 점성 있는 액체로, 순수한 물보다 비중과 점도가 높습니다. 이는 굴착 구멍 벽면에 케이크층을 형성하여 안정성을 높이고, 굴착된 토사를 운반하는 능력이 뛰어나기 때문에 사용됩니다.



Q3. RCD 공법의 주요 장점은 무엇인가요?
A3. RCD 공법은 굴착면의 안정성이 뛰어나 붕괴 위험이 적고, 정밀하고 깊은 굴착이 가능하며, 다양한 지반 조건에 적용할 수 있다는 장점이 있습니다. 또한, 소음과 진동이 적어 도심지 공사에도 유리합니다.



Q4. RCD 공법 적용 시 가장 주의해야 할 점은?
A4. 가장 중요한 것은 이수의 품질과 수두압 관리입니다. 이수의 비중, 점성, pH 등을 지속적으로 모니터링하고 조절하여 굴착 구멍의 안정성을 유지해야 하며, 콘크리트 타설 시 이수와 콘크리트의 혼합을 최소화해야 합니다.



Q5. RCD 공법과 다른 심층 굴착 공법의 차이는?
A5. RCD는 굴착된 토사를 이수와 함께 굴착 비트 내부를 통해 역순환으로 배출하는 것이 특징입니다. 다른 공법 중 올케이싱 공법은 케이싱을 지중에 박아 넣으면서 굴착을 진행하는 방식이며, 어스 드릴 공법은 스크류 형태의 오거를 이용하여 토사를 배출하는 등 굴착 및 토사 배출 방식에 차이가 있습니다.
